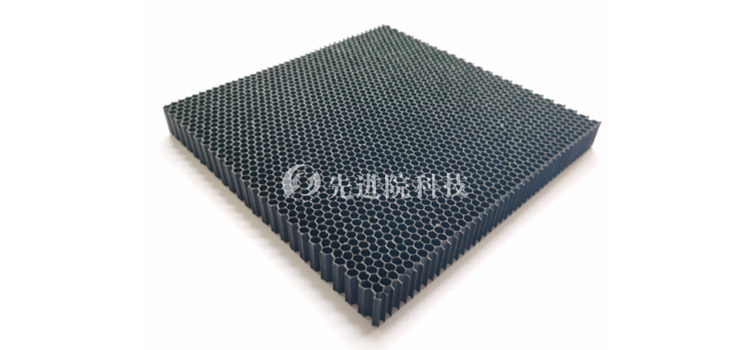

多孔碳基吸波材料

多孔碳基吸波材料（Porous Carbon-based Absorbing Materials）是一类利用碳材料的独特性能设计而成的电磁波吸收材料。这类材料因其轻质、高比表面积、良好的导电性和化学稳定性等特点，在电磁波吸收领域展现出巨大的潜力。

材料特性

• 高比表面积：多孔碳材料具有丰富的孔隙结构，增加了材料的比表面积，有利于电磁波的吸收。
• 轻质：碳材料密度较低，使得多孔碳基吸波材料具有轻质的优点，适用于对重量有严格要求的应用场景。
• 导电性：碳材料具有良好的导电性，可以通过涡流效应吸收电磁波。
• 化学稳定性：碳材料化学性质稳定，不易与大多数物质反应，适用于多种环境。
• 耐热性：碳材料具有较高的耐热性，能够在较高温度下保持其结构和性能。

吸波机理

• 涡流效应：当电磁波穿过碳材料时，会在材料内部产生涡流，这些涡流会产生热量，从而吸收电磁波能量。
• 介电损耗：碳材料还能够通过介电损耗机制吸收电磁波，即电磁波在通过材料时会遇到介电损耗，导致能量转换为热能。
• 多孔结构：多孔结构可以增加材料的介电损耗和磁损耗，从而提高电磁波吸收效率。

材料类型

• 活性炭：通过活化处理的碳材料，具有较高的比表面积和丰富的孔隙结构。
• 石墨烯泡沫：石墨烯通过特定工艺形成三维多孔结构，具有高导电性和较大的比表面积。
• 碳纳米管（CNTs）泡沫：碳纳米管通过自组装或其他方法形成多孔结构，具有优异的导电性和机械性能。
• 碳气凝胶：通过溶胶-凝胶法制备的多孔碳材料，具有轻质、高比表面积和良好的吸波性能。
• 碳纤维：通过碳化处理形成的纤维状材料，具有高强度和良好的导电性，可用于制造复合吸波材料。

应用场景

• 电子设备：在手机、平板电脑、笔记本电脑等便携式电子设备中，用于减少内部组件间的电磁干扰。
• 通信设备：在基站、路由器等通信设备中，用于减少信号之间的相互干扰，提高通信质量。
• 航空航天：在飞机、卫星等飞行器中，用于保护电子设备免受电磁干扰。
• 汽车工业：在电动汽车、自动驾驶汽车中，用于减少电磁干扰，确保传感器和控制系统正常工作。
• 军事应用：在雷达隐身技术中，用于减少雷达反射信号，提高隐身性能。
